Digitaal batterijtestsysteem
40-kanaals batterijlaad- en ontlaadtest met geïntegreerde batterijkast
productdetails
Uitgerust met meerdere veiligheidsmechanismen, waaronder overspannings-, overstroom- en oververhittingsbeveiliging, evenals bescherming tegen omgekeerde polariteit van de batterij, geeft het systeem prioriteit aan operationele veiligheid en de integriteit van het apparaat. De gebruiksvriendelijke lokale bedieningsinterface vereenvoudigt de installatie en het beheer, waardoor intuïtieve navigatie en efficiënte aanpassing van de workflow mogelijk zijn voor gebruikers van alle ervaringsniveaus. Dit systeem is ideaal voor R&D, productie en kwaliteitscontrole en verhoogt de testefficiëntie, terwijl nauwkeurigheid en veiligheid worden gegarandeerd voor diverse batterijtypen en toepassingen.
Technische parameter

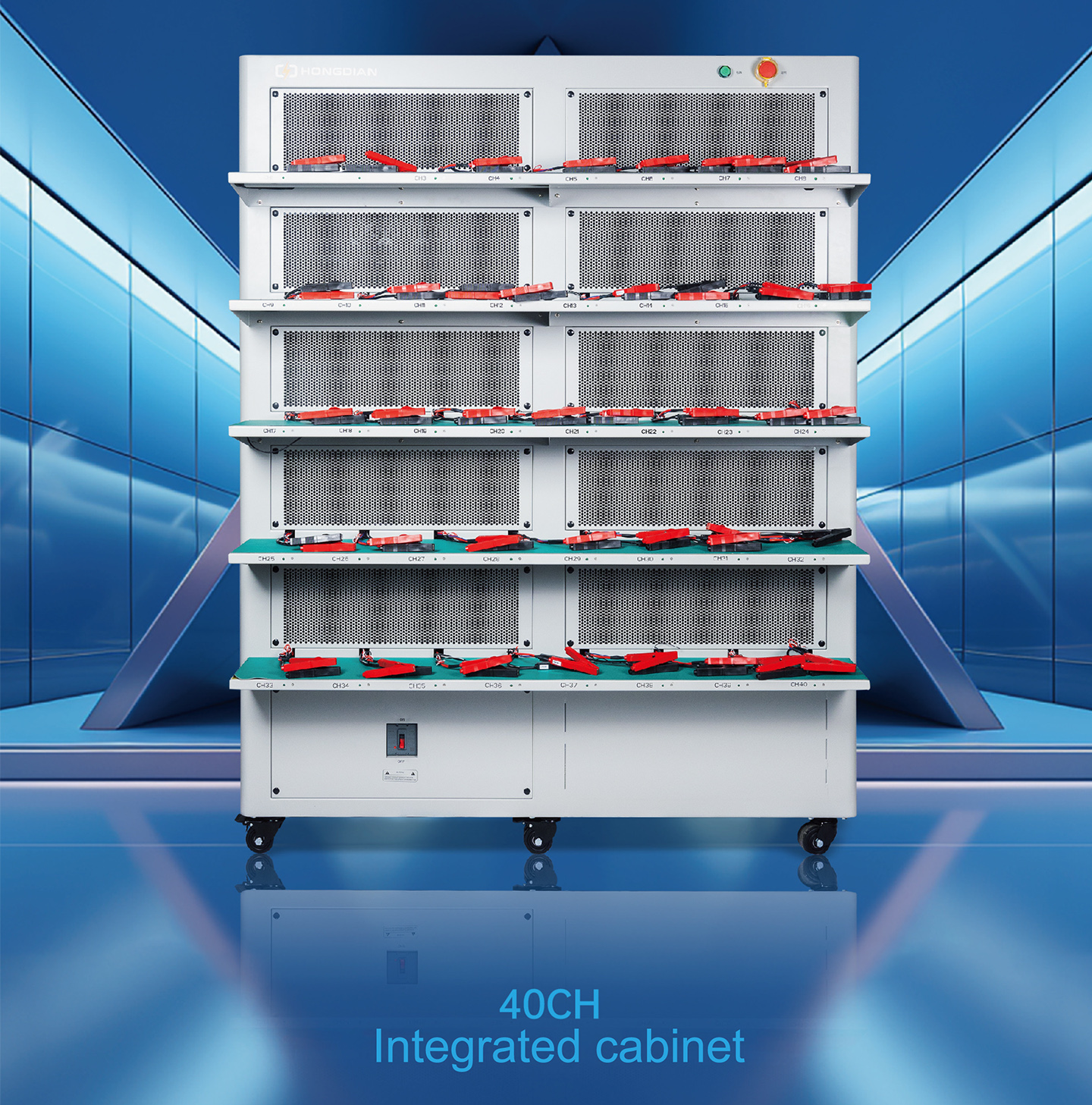

Parameters van de geïntegreerde 40CH-kast
Spanning | Modusl | Gier | Minimum | Minimum | Huidig | een | Spanning | Modusl |
30V | HD-30V30A-40CH | 0,05%FS | 30mA | 6V | 10 ms | 20 ms | 30V | HD-30V30A-40CH |
HD-30V60A-40CH | 0,05%FS | 30mA | 6V | 10 ms | 20 ms | HD-30V60A-40CH | ||
60V | HD-60V30A-40CH | 0,05%FS | 30mA | 6V | 10 ms | 20 ms | 60V | HD-60V30A-40CH |
HD-60V60A-40CH | 0,05%FS | 30mA | 6V | 10 ms | 20 ms | HD-60V60A-40CH | ||
100V | HD-100V30A-40CH | 0,05%FS | 30mA | 6V | 10 ms | 20 ms | 100V | HD-100V30A-40CH |
Spanning | Model | Maximum | Feedback | show | Stroom | Gewicht | Maat |
30V | HD-30V30A-40CH | 92% | 90% | AC380V | 36 kW | ≤350 kg | Breedte: 1530 mm |
HD-30V60A-40CH | 92% | 90% | 72 kW | ≤350 kg | |||
60V | HD-60V30A-40CH | 92% | 90% | 72 kW | ≤350 kg | ||
HD-60V60A-40CH | 92% | 90% | 144 kW | ≤350 kg | |||
100V | HD-100V30A-40CH | 92% | 90% | 120W | ≤350 kg |
AC-ingangsparameters | |||
Ingangsvoeding | AC 380V±10% 50/60±5Hz | Ingangsimpedantie | ≥1MΩ |
Vermogensfactor | ≥99% (Volledige belasting) | Feedbackefficiëntie (MAX) | ≥90% (Volledige belasting) |
THDI | ≤5% (Volledige belasting) | ||
DC-uitgangsparameters | |||
spanningsnauwkeurigheid | ±0,05%FS | Nauwkeurigheid van elektrische stroom | ±0,05%FS |
spanningsresolutie | 1 mV | Huidige resolutie | 1mA |
Huidige reactietijd | 10 ms (10% FS ～ 90% FS) | Hulpkanaaltype | NTC |
Omzettingstijd voor laden en ontladen | 20 ms (-90% FS ～ 90% FS) | Kanaalbesturingsmodus | Alle kanalen kunnen onafhankelijk van elkaar worden bediend. |
Stapfunctie-eigenschappen | |||
Minimale tijd voor gegevensregistratie | 10 ms | Cyclusnummer | 65535 |
Aantal werkstappen | 2000 | Lusnesting | 5 |
Ondersteun experimentele tests | Levensduurtest van de batterij, capaciteitstest van het batterijpakket, test van de laad-/ontlaadkarakteristieken van de batterij, test van het laadbehoud van het batterijpakket, test van de laad- en ontlaadefficiëntie van het batterijpakket | ||
Laad- en ontlaadmodus | Statisch, pauze, opladen met constante stroom CC, opladen met constante spanning CV, opladen met constante weerstand CR, opladen met constante stroom en constante spanning CCCV, opladen met constant vermogen CP, ontladen met constante stroom DC, ontladen met constant vermogen DP, ontladen met constante weerstand DR, interne DC-weerstandstest (DCIR) | ||
Afsluitingsvoorwaarde | Spanning, stroom, capaciteit, energie, tijd, vermogen, aantal cycli, BMS-parameters, aangepaste geavanceerde parameters (ondersteuning voor één of meer logica en/of combinaties) | ||
Uitvoeringsactietype | Springen, pauzeren, beschermen, Volgende | ||
485/DBC-bestand importeren | Ondersteunt het bewerken, opslaan en importeren van bestanden. | ||
DC interne weerstandstest (DCIR) | Ondersteuning van DCIR-werkstappen, realtime hardwareberekeningen en grafische ondersteuning voor twee soorten softtesten. | ||
Gegevensexportmodus | Exporteren in Excel- of CSV-formaat | ||
Beveiligingsfunctie | |||
AC-zijbescherming | Beveiliging tegen over- en onderspanning in het elektriciteitsnet, overspanningsbeveiliging, eilandbedrijfbeveiliging, over- en onderfrequentiebeveiliging, oververhittingsbeveiliging van de hardware, zelfdetectiebeveiliging, enz. | ||
DC-zijbeveiliging | onderspanningsbeveiliging, oververhittingsbeveiliging van de hardware, beveiliging tegen omgekeerde polariteit van de batterijleidingen | ||
Uitgebreide informatie over de batterijzijde | Beveiliging tegen overschrijding van de boven- en ondergrens van de totale accuspanning, beveiliging tegen overschrijding van de accuspanning, beveiliging tegen overschrijding van de accutemperatuur, beveiliging tegen overschrijding van de laad- en ontlaadstroom, beveiliging tegen overschrijding van de accucapaciteit, beveiliging tegen communicatiestoringen in het BMS, beveiliging tegen netwerkuitval, enz. | ||
Gegevensbescherming bij stroomuitval | Dankzij de geheugenbeveiliging bij stroomuitval kan dataverlies door stroomuitval effectief worden voorkomen, of kan het proces na een onderbreking verder worden uitgevoerd zonder dat het proces na de aanroep hoeft te worden aangepast. | ||
Beschermingsklasse | IP20 | Koelmodus | Geforceerde luchtkoeling |
bedrijfstemperatuurbereik | 0℃-45℃ | lawaai | ≤80dB |
Belangrijkste testfuncties
Levensduurtest
Capaciteitstest
Test van de laad-ontlaadkarakteristiek
DC interne weerstandstest
Overlaad-/overontlaadtest
Testen van koppelingen met derden
Temperatuurkarakteristiektest
CAN/RS485-communicatie
Klantgebruikssite
Voordelen van de apparatuur
Deze efficiënte en energiebesparende testapparatuur voor het laden en ontladen van batterijen kenmerkt zich door energiebesparing, nauwkeurige testen, veiligheid en betrouwbaarheid, een breed testbereik, lage harmonische vervorming, een laag gewicht en een compact formaat. Hierdoor kan de apparatuur volledig voldoen aan de uiteenlopende testbehoeften van batterijen.
1. Compatibiliteit met meerdere batterijen
Ondersteunt Li-ion-, Ni-MH- en andere batterijtypen met adaptieve protocollen.
2. Integratie van een slim laadalgoritme
Optimaliseert dynamisch de laadcurves voor diverse batterijtypen.
3. Bidirectioneel energieterugwinningssysteem
Kan tot 90% van de ontladingsenergie terugwinnen door middel van regeneratieve omzetting.
4. Gratis inbedrijfstelling van de BMS-communicatie
Gratis protocoldebugging voor CAN/J1939/Modbus-interfaces met 100% compatibiliteitsgarantie.
5. Ontwikkeling van een kosteloze MES-interface
Naadloze integratie met SAP/GE Digital-platformen (ISO 9001-gecertificeerde middleware).
6. Versnelde productiecyclus van 7 dagen
Versneld productieproces (gemiddelde in de branche: 21 dagen) dankzij modulair ontwerp.
Voordelen van de apparatuur
Multikanaals batterijlaad-/ontlaadtestsysteem
Ons geavanceerde testsysteem is ontworpen voor precisie en veelzijdigheid en biedt naadloze integratie met CAN- en RS-485-communicatie-interfaces, waardoor brede compatibiliteit met industriële en automotive toepassingen wordt gegarandeerd. Het stelt gebruikers in staat om aangepaste protocollen te laden en DBC-protocolondersteuning te bieden, waardoor op maat gemaakte testworkflows mogelijk zijn voor diverse batterijchemieën en BMS-configuraties. Realtime signaalbewaking en -validatie zorgen voor nauwkeurige prestatieanalyses, terwijl een intuïtieve interface directe parametervisualisatie biedt. Uitgebreide datalogging legt cruciale meetwaarden (spanning, stroom, temperatuur) vast met tijdstempelprecisie, wat strenge kwaliteitscontrole en R&D-optimalisatie ondersteunt. Dit systeem is ideaal voor de ontwikkeling van elektrische voertuigen, energieopslagsystemen en laboratoriumomgevingen en biedt ongeëvenaarde flexibiliteit, betrouwbaarheid en efficiëntie bij batterijtesten.
Nauwkeurigheidsmetingen
Het systeem levert toonaangevende nauwkeurigheid met een spanningsprecisie van ±0,05% FS en een stroomprecisie van ±0,05% FS, waardoor consistentie van laboratoriumkwaliteit over het volledige meetbereik wordt gegarandeerd. De ultrahoge resolutie (1 mV voor spanning, 1 mA voor stroom) maakt een gedetailleerde detectie mogelijk van subtiele variaties in de batterijprestaties tijdens laad-/ontlaadcycli. Dit is cruciaal voor het analyseren van de efficiëntie van celbalancering, verouderingspatronen en microkortsluitingen.
